Grundkonstruktionen der Gotik
Spitzbogen
Eine der grundlegendsten Konstruktionen der Gotik ist die des Spitzbogens, da zumeist alle anderen Grundkonstruktionen in diesen Bogen konstruiert werden. Die Fensteröffnungen im Gemäuer gotischer Gebäude sind überwiegend in Form eines Spitzbogens ausgeführt, der sich nach unten hin rechteckig fortsetzen.
Die Spitzbögen können in ihrer Größe variieren. Den oberen Teil des gotischen Fensters, der in Form des Spitzbogens durch zwei Kreisbögen begrenzt ist, nennt man Bogenfeld. Unterhalb des Bogenfeldes befindet sich der rechteckige Anteil des Fensters, der Kämpferansatz. Dieser wird durch eine imaginäre Linie, der Kämpferlinie, vom Bogenfeld separiert und befindet sich somit am Ansatz der Krümmung des Bogens.
Einfacher Spitzbogen

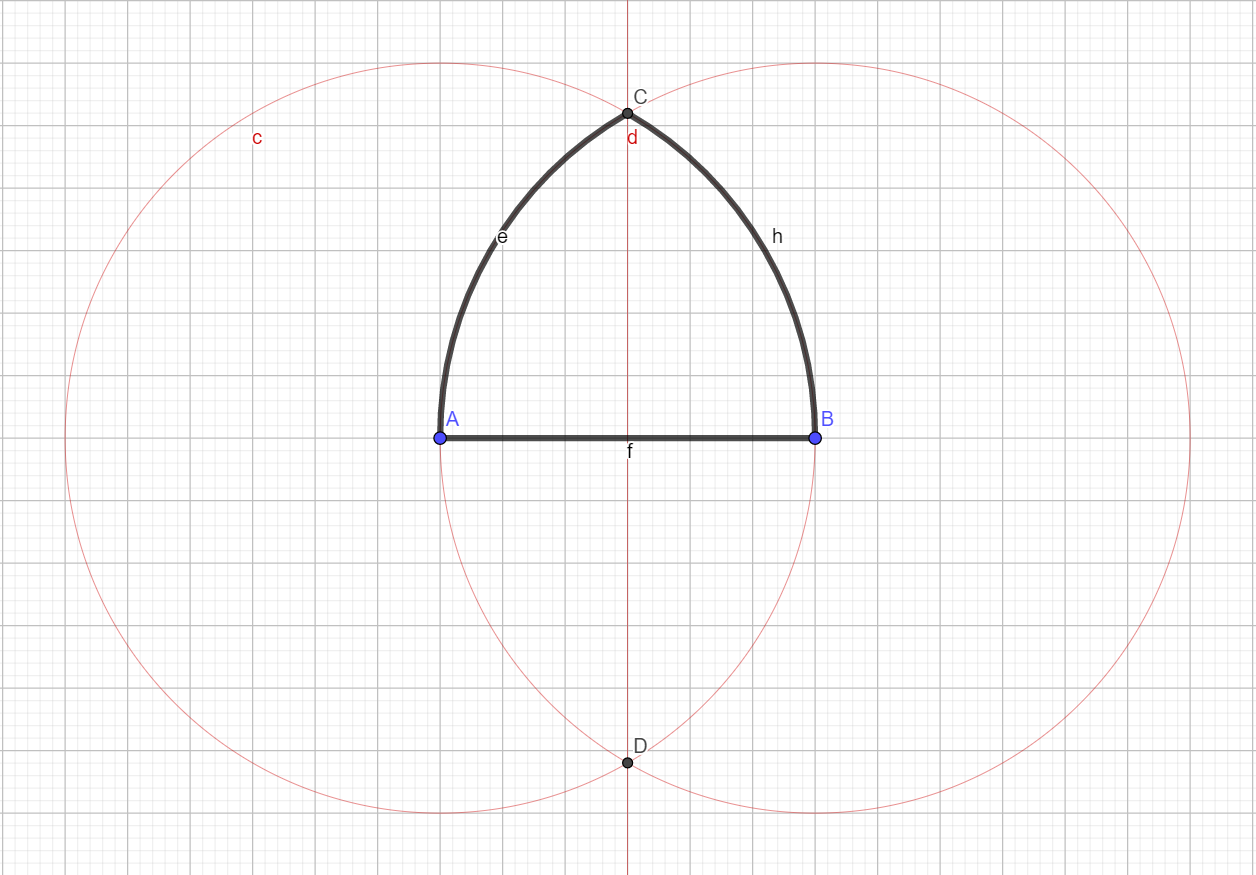

Die Mittelpunkte der Kreisbögen liegen an den Enden der Kämpferlinie und entsprechen somit den Kämpferpunkten. Die Radien der Kreisbögen haben die Länge der Kämpferlinie.
Lanzettbogen

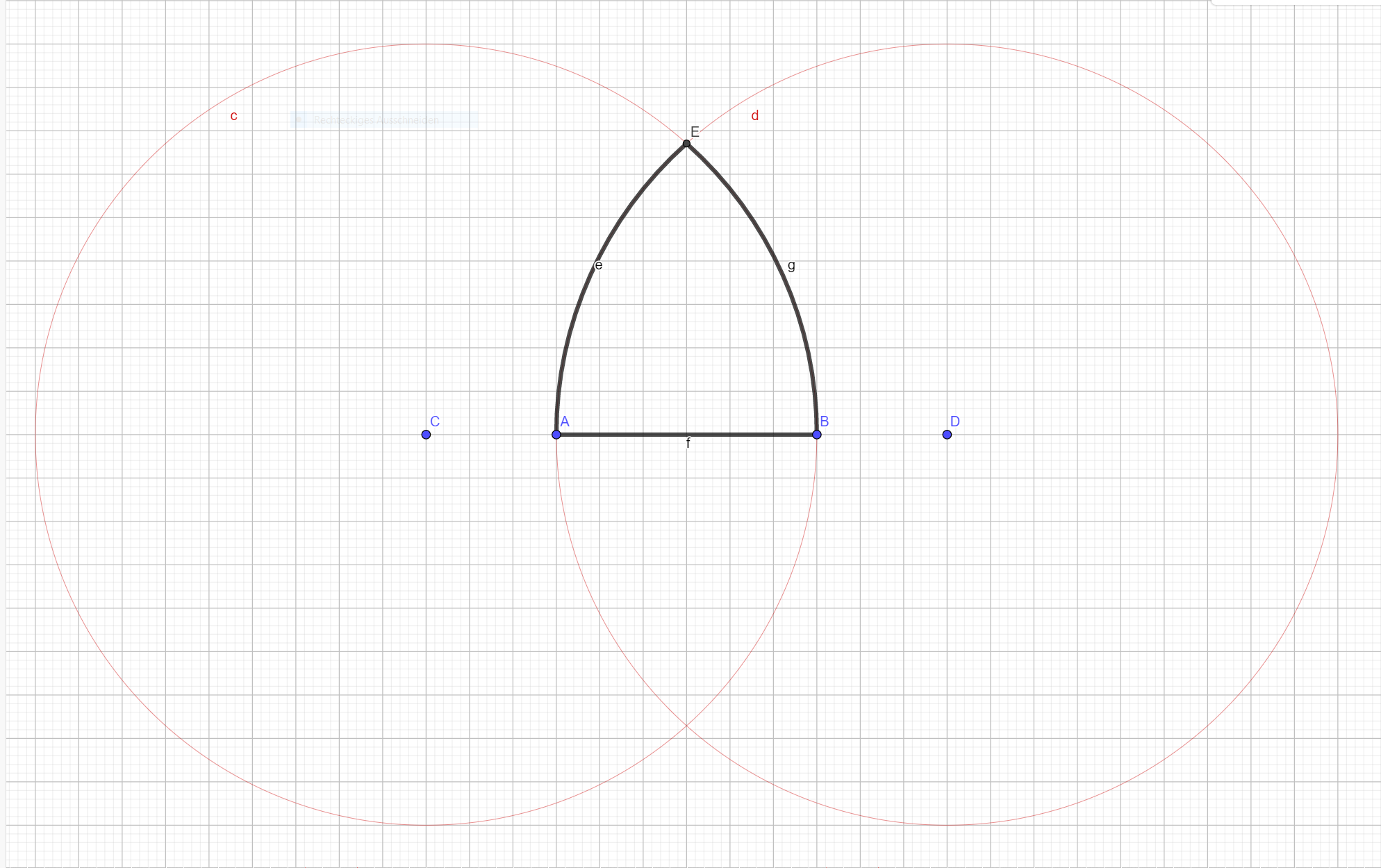

Beim Lanzettbogen liegen die Kreismittelpunkte auf der Verlängerung der Kämpferlinie.
Gedrückter Spitzbogen

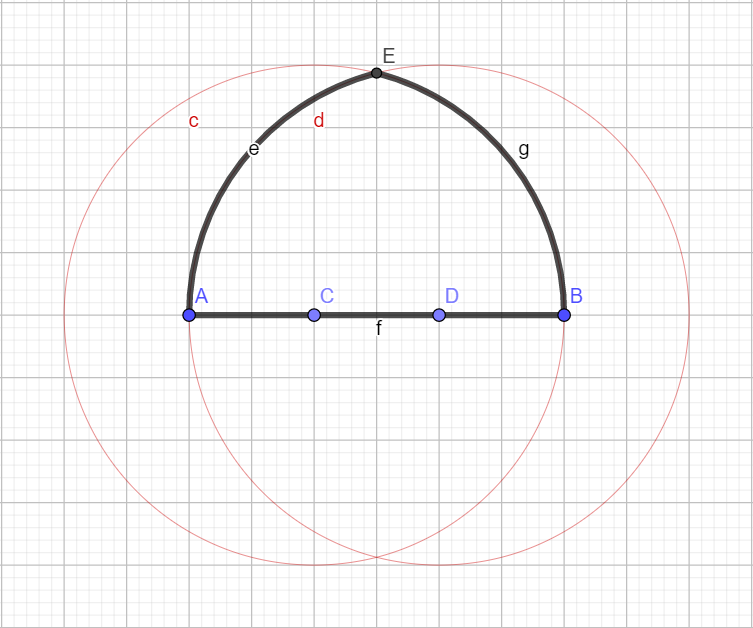

Bei gedrückten Spitzbogen liegen die Kreismittelpunkte innerhlab der Käpferlinie.

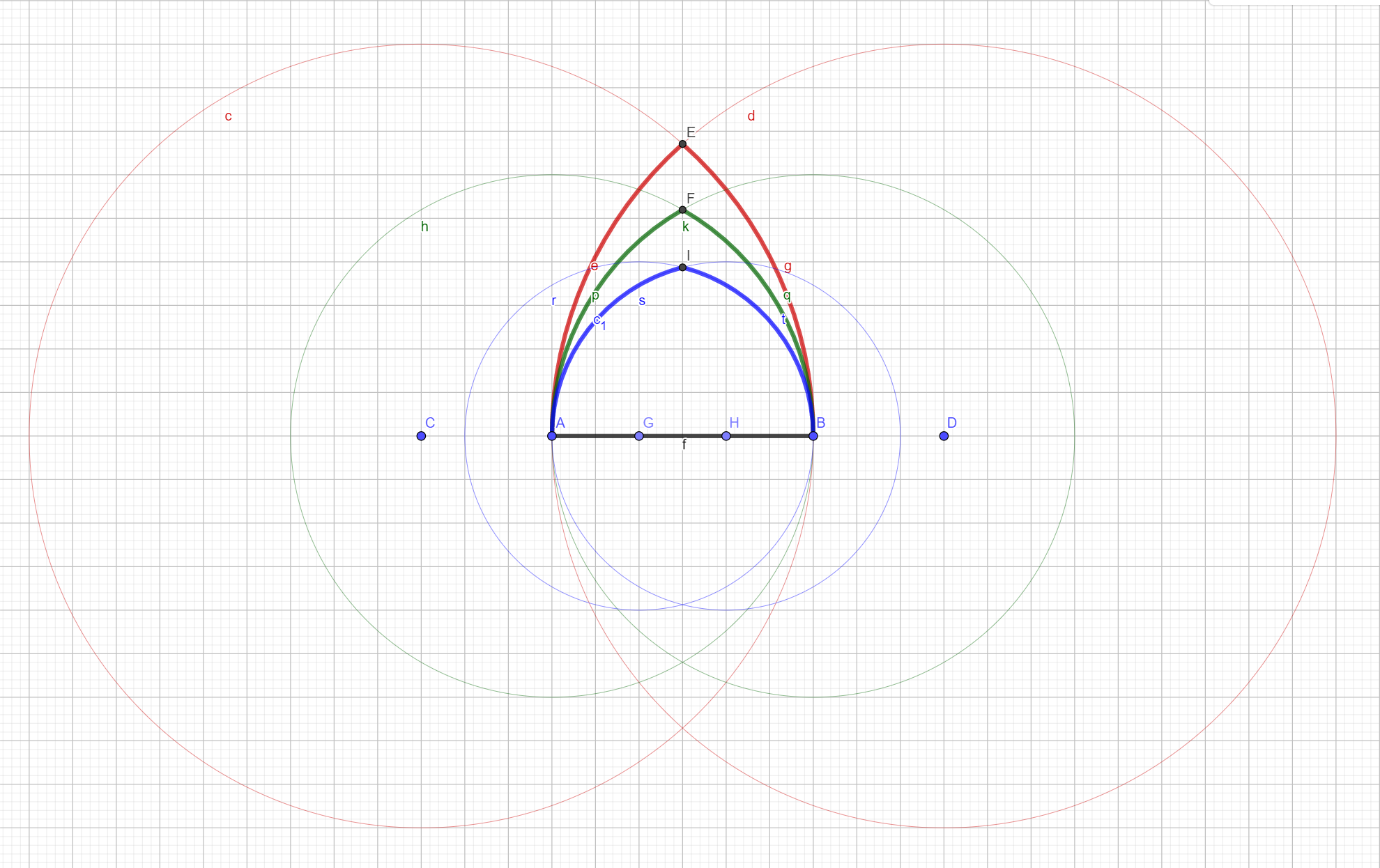

Hier im Überblick und Vergleich die drei Bogenformen im Vergleich:
Dreipass
Bei Dreipässen handelt es sich immer um einen grossen Kreis, der drei kleinere, gleich grosse Kreise beinhaltet. Je nachdem, wie diese Kreise zueinander liegen, erhält man unterschiedliche Dreipässe.
Grundform Dreipass

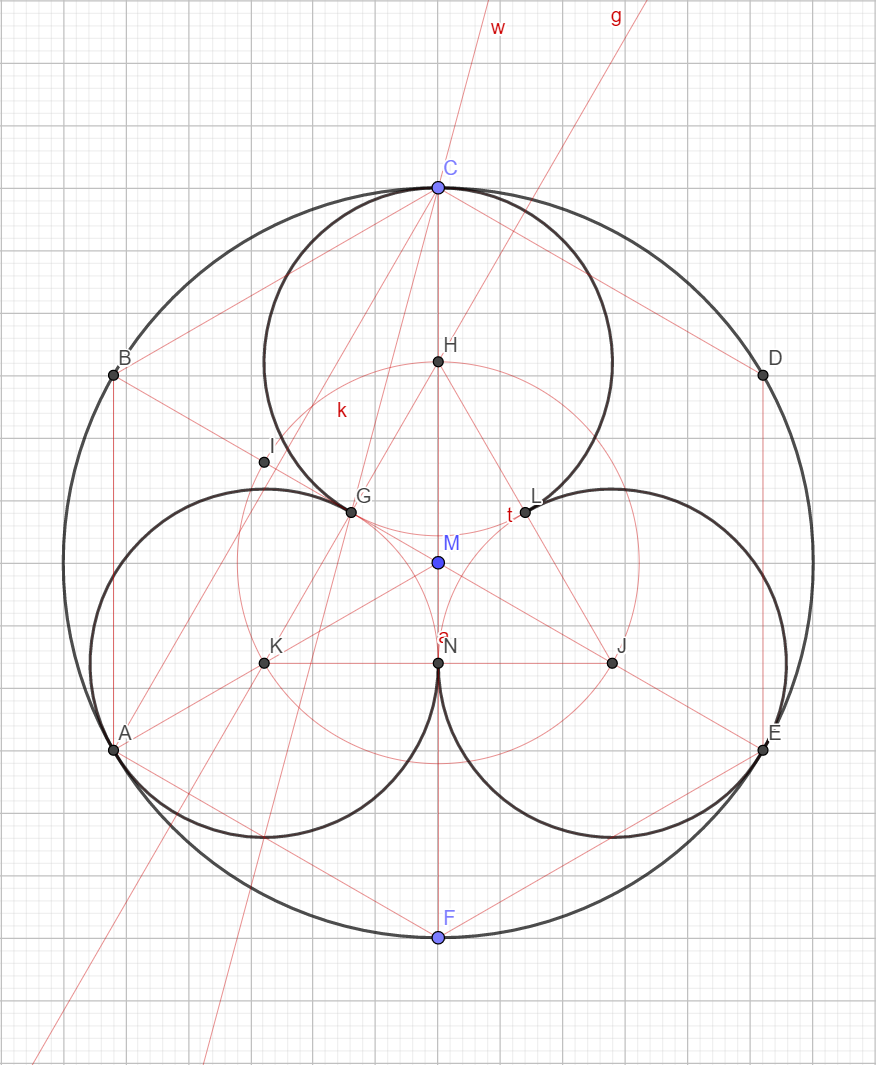

Konstruiere in einem Kreis ein regelmäßiges Sechseck ABCDEF und verbinde die Ecken AC bzw. CF miteinander. Halbiere den Winkel α, der von den Strecken AC und CF gebildet wird. Verbinde die Ecken BE miteinander. Durch den Schnittpunkt G der Winkelhalbierenden w und der Strecke BE zeichne eine Parallele g zu AC. Die Strecke CF schneider die Gerade g in H. Zeichne einen Kreis um M mit dem Radius MH. Der Schnittpunkt des Kreises mit der Strecke ME sei J, der Schnittpunkt des Kreises mit der Geraden g sei K. Um H, J und K werden Kreise mit dem Radius HC bzw JE bzw. KA gezeichnet.
Häufig verwendete Dreipassform

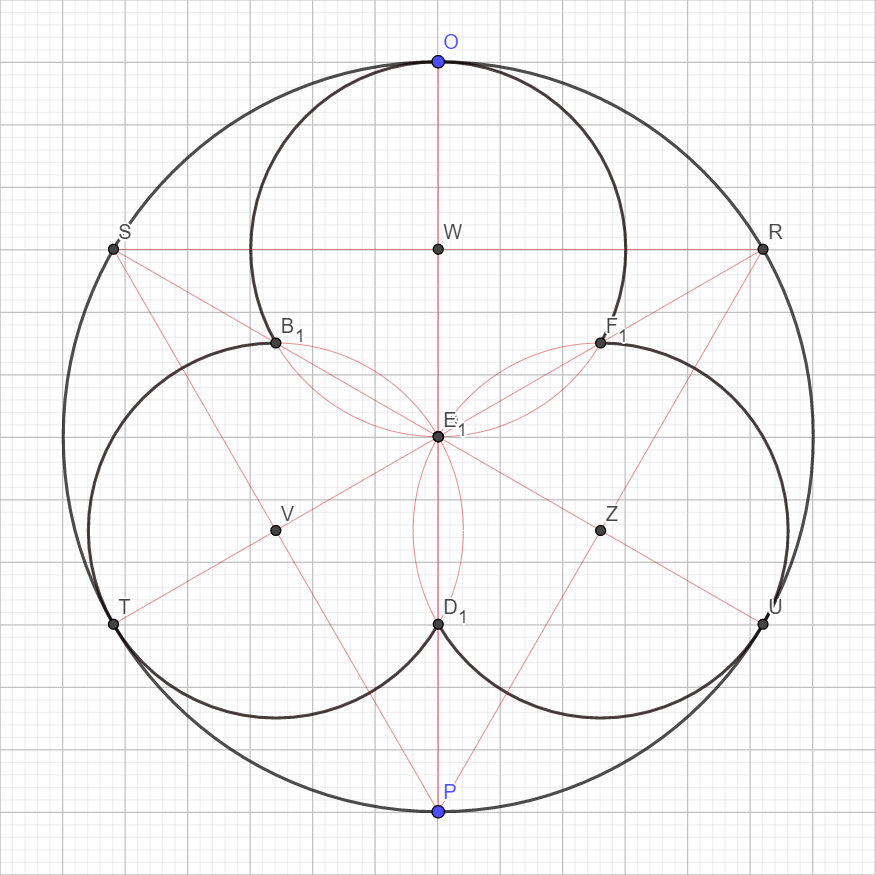

Etwas weniger aufwendiger ist die im Folgenden beschrieben Variante am Kölner Dom.
Liegendes Dreiblatt

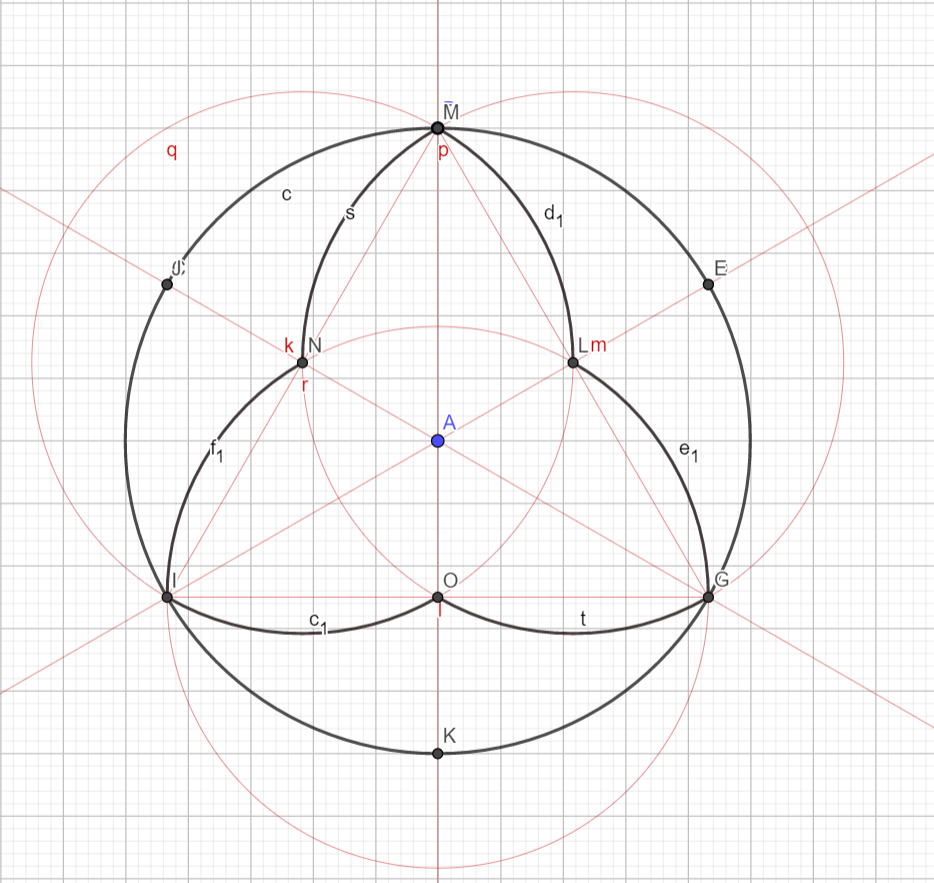

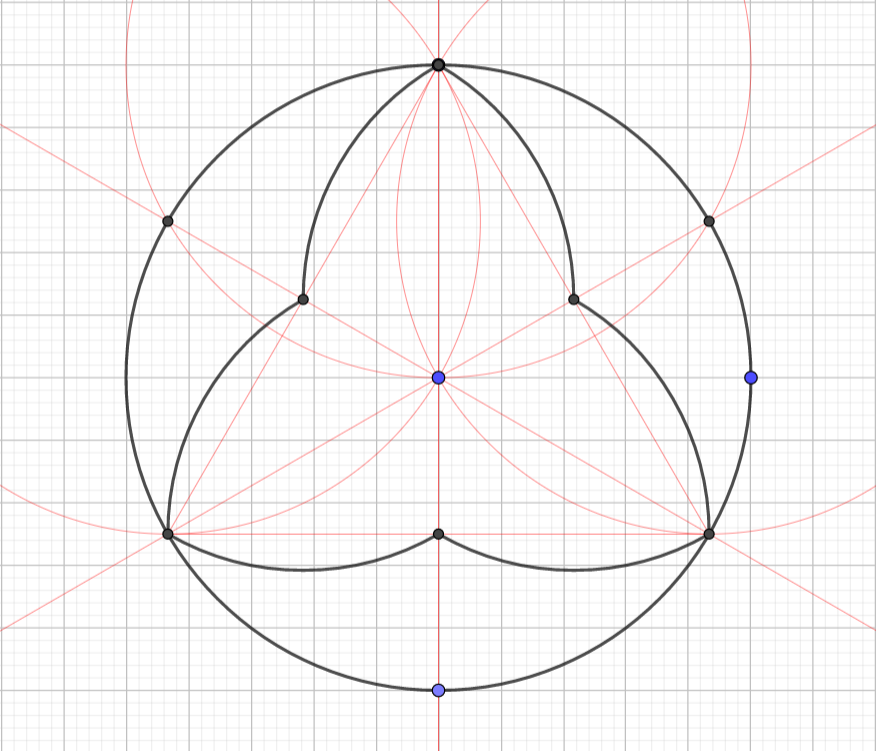

Das liegende Dreiblatt im Kreis

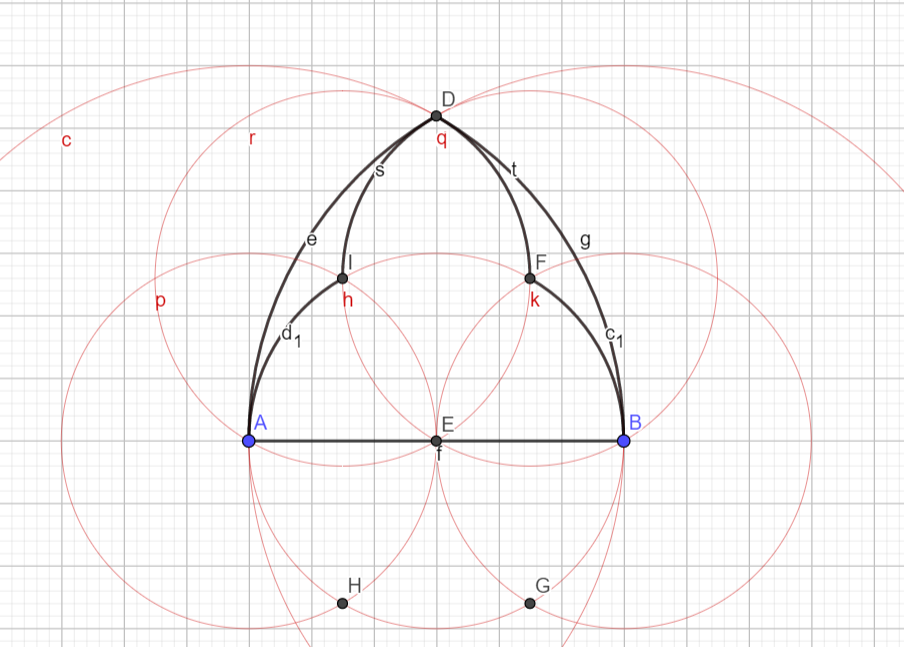

Das liegende Dreiblatt im Spitzbogen

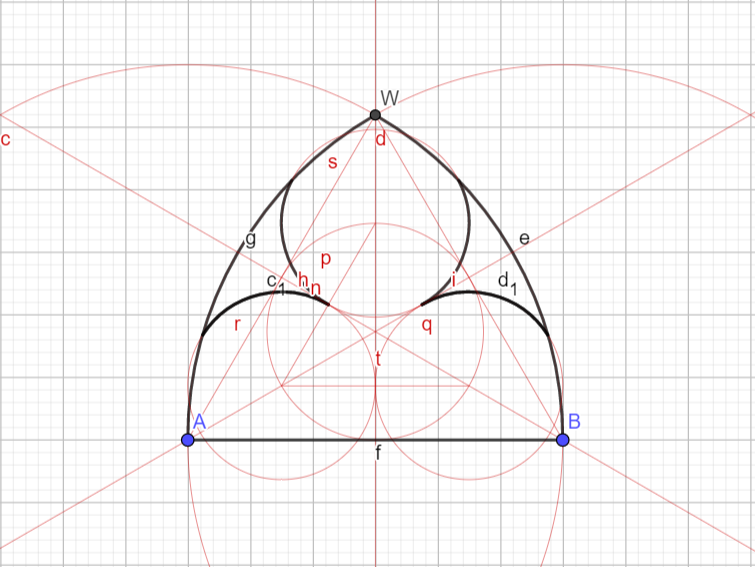

Kleeblatt im Spitzbogen
Kleeblatt im Kreisbogendreieck
Vierpass

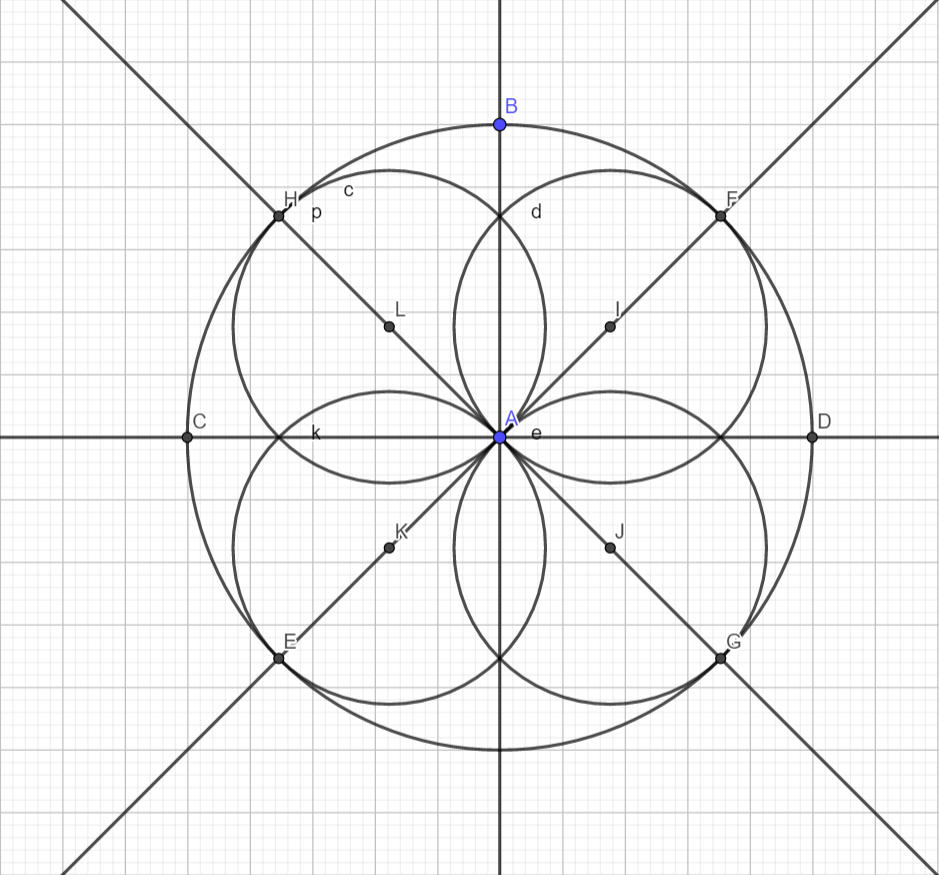

Grundform Vierpass

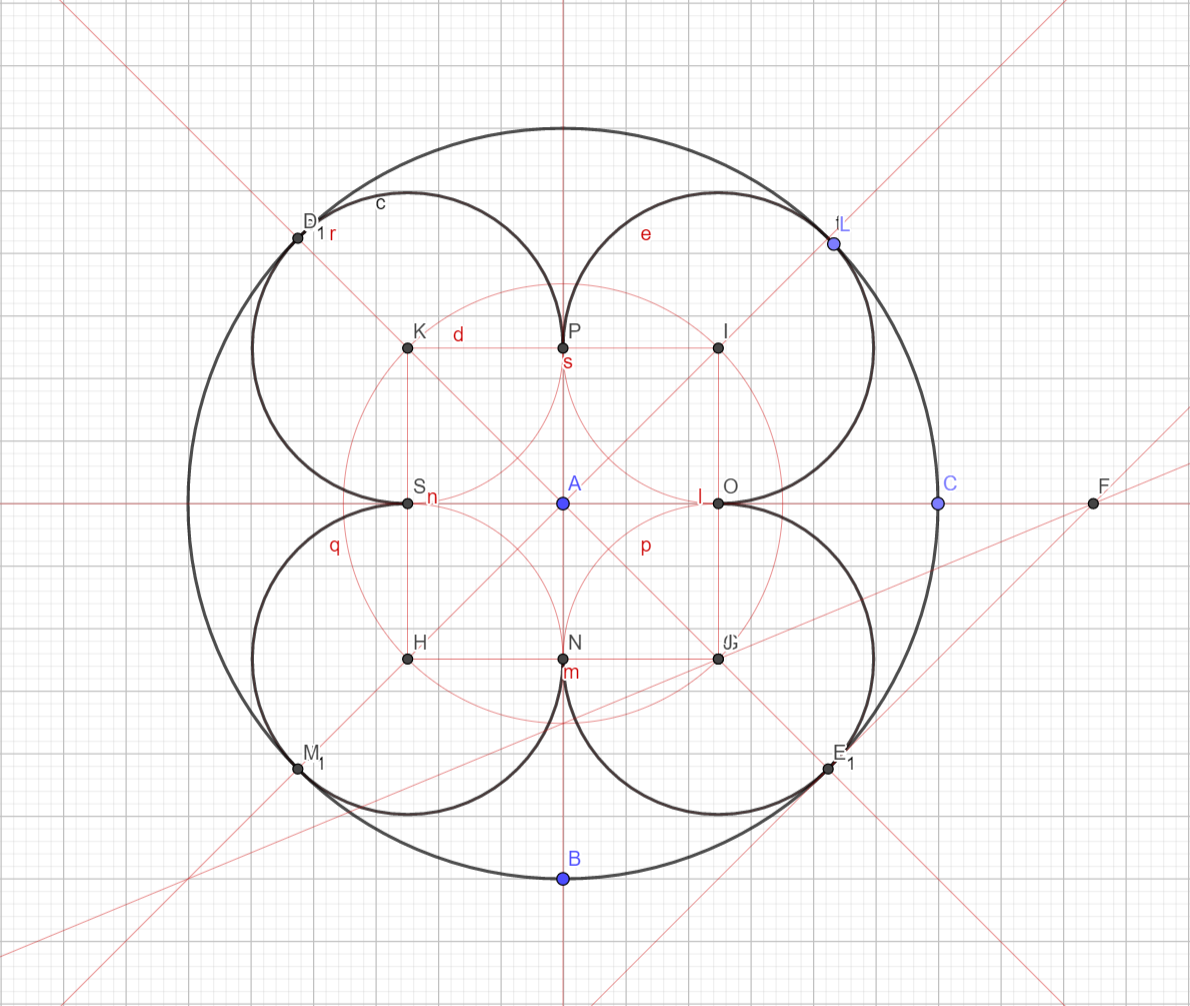

Häufig verwendete Vierpassform

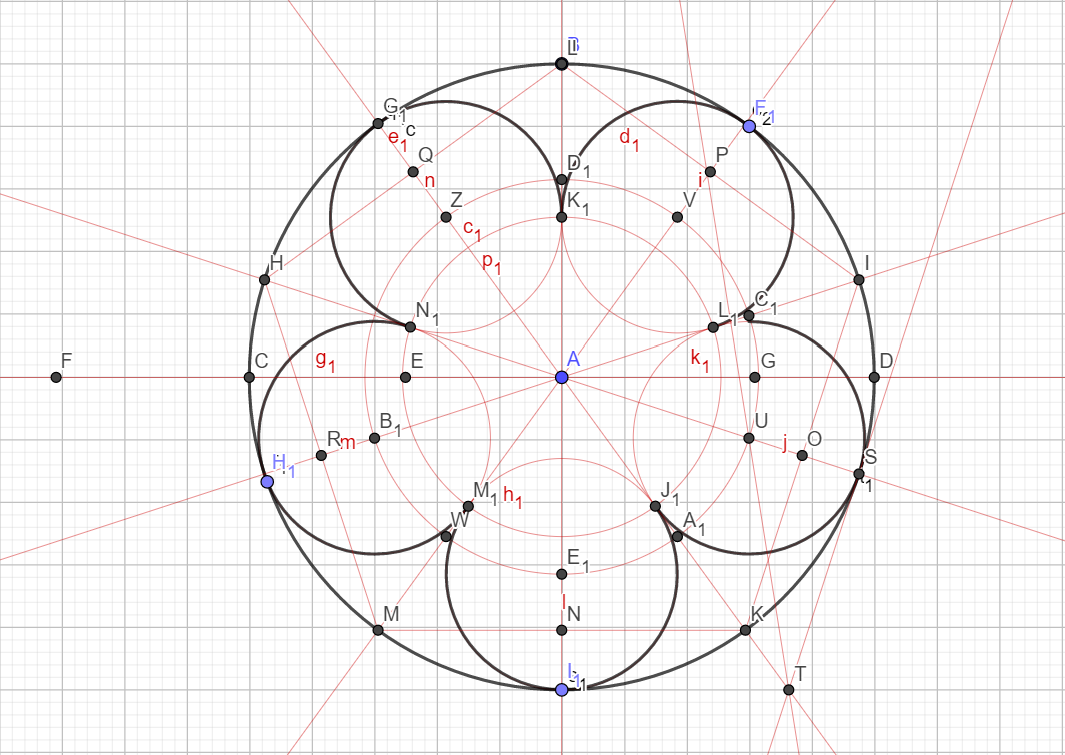

Fünfpass
Fischblasen

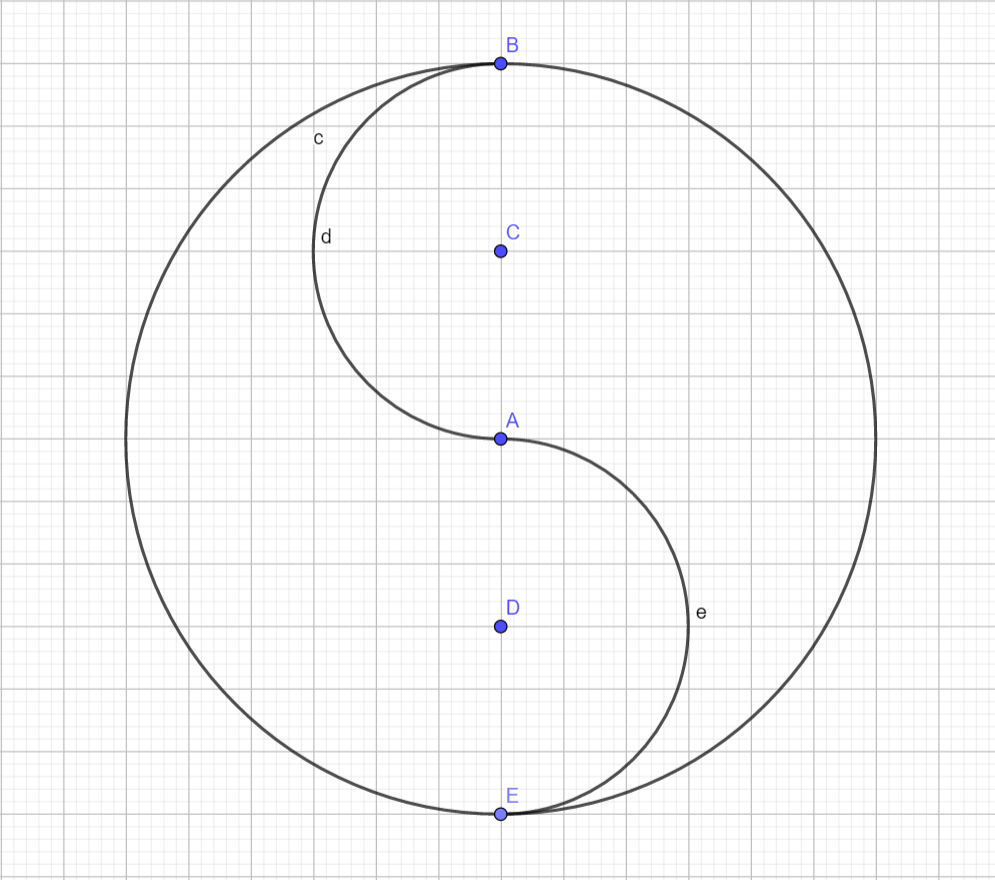

Zweischneuß
Dreischneuß
