Schaltungen

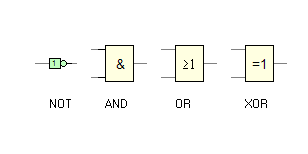

In der Technik lassen sich die Wahrheitswerte wahr und falsch durch die elektrischen Zustände "Strom ein" oder "Strom aus" realisieren. Man spricht dann auch nicht mehr von Wahrheitstabellen sondern Schaltwerttabellen. Statt des Symbols w benutzt man eine 1 und statt des f eine 0. Für die logischen Verknüpfungen "NICHT", "UND" und "ODER" benutzt man Schaltbausteine (Gatter). Diese Gatter werden in der Regel mit ihren englischen Bezeichnungen benutzt: "NOT", "AND" und "OR".

Welche Software kann man im Unterricht verwenden? LOCAD 25 von K.H. Loch wird in vielen Schulen verwendet; sie ist jedoch kostenpflichtig. Logix ist für die SI sehr gut geeigent, wird aber nicht mehr weiterentwickelt. Als Alternative (nicht nur weil sie kostenlos ist) bietet sich LOGISIM an.

Die Anzahl der Eingänge der Bausteine ist von der eingesetzten Software abhängig. LOCAD ermöglicht maximal drei Eingänge, LOGIX fünfzehn, Logisim zweiunddreißig. Benötigt man mehr als drei (fünfzehn) Eingänge, muss man zwei oder mehrere Bausteine hintereinander schalten. Alle Musterbeispiele auf dieser Seite sind mit Logix erstellt worden.
